compileflow是什么

compileflow是一个非常轻量、高性能、可集成、可扩展的流程引擎。

compileflow Process引擎是淘宝工作流TBBPM引擎之一，是专注于纯内存执行，无状态的流程引擎，通过将流程文件转换生成java代码编译执行，简洁高效。当前是阿里业务中台交易等多个核心系统的流程引擎。

compileflow能让开发人员通过流程编辑器设计自己的业务流程，将复杂的业务逻辑可视化，为业务设计人员与开发工程师架起了一座桥梁。

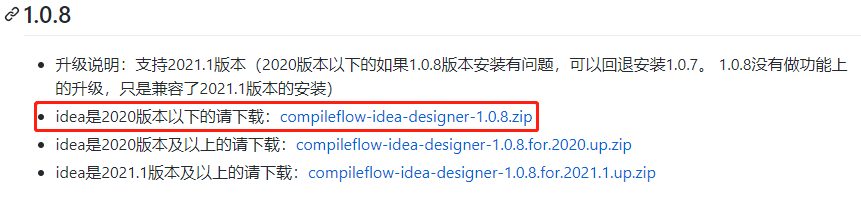

最新插件安装包下载

设计意图

  1. 希望为业务开发提供端至端，从设计至实现的业务流程解决方案。
  2. 提供多种流程引擎，实现从战略至商业能力，商业能力至业务流程，业务流程至系统，并最终实现业务的可视化全局架构。
  3. 设计高效的执行引擎，实现对服务的快速组合或扩展，提升idea(构思)至value(价值)的研发响应与交互速度。

特色

  1. 高性能：通过将流程文件转换生成java代码编译执行(爽啊，Activiti可没这功能)，简洁高效。
  2. 丰富的应用场景：在阿里巴巴中台解决方案中广泛使用，支撑了导购、交易、履约、资金等多个业务场景。
  3. 可集成：轻量、简洁的设计使得可以极其方便地集成到各个解决方案和业务场景中。
  4. 完善的插件支持：流程设计目前有IntelliJ IDEA、Eclipse插件支持，可以在流程设计中实时动态生成java代码并预览，所见即所得。
  5. 支持流程设计图导出svg文件和单元测试代码。

IntelliJ IDEA安装插件

注意: compileflow仅支持JDK 1.8及以上版本。

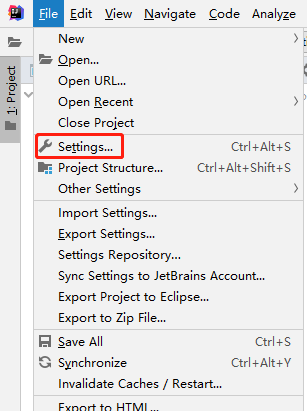

以IntelliJ IDEA 2019版本为例，下载最新包到本地

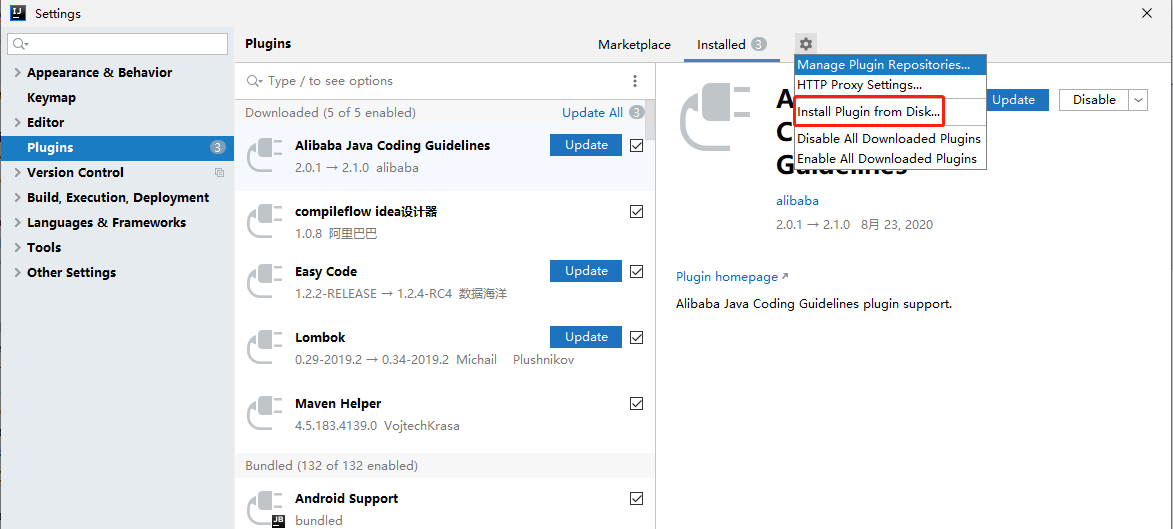

使用本地安装的方式安装，注意安装整个zip不用手动解压




重启IntelliJ IDEA就会生效

使用教程

如果Maven项目，需引入依赖

<dependency>
    <groupId>com.alibaba.compileflow</groupId>
    <artifactId>compileflow</artifactId>
    <version>1.0.0</version>
</dependency>

简单示例

新建BPM文件

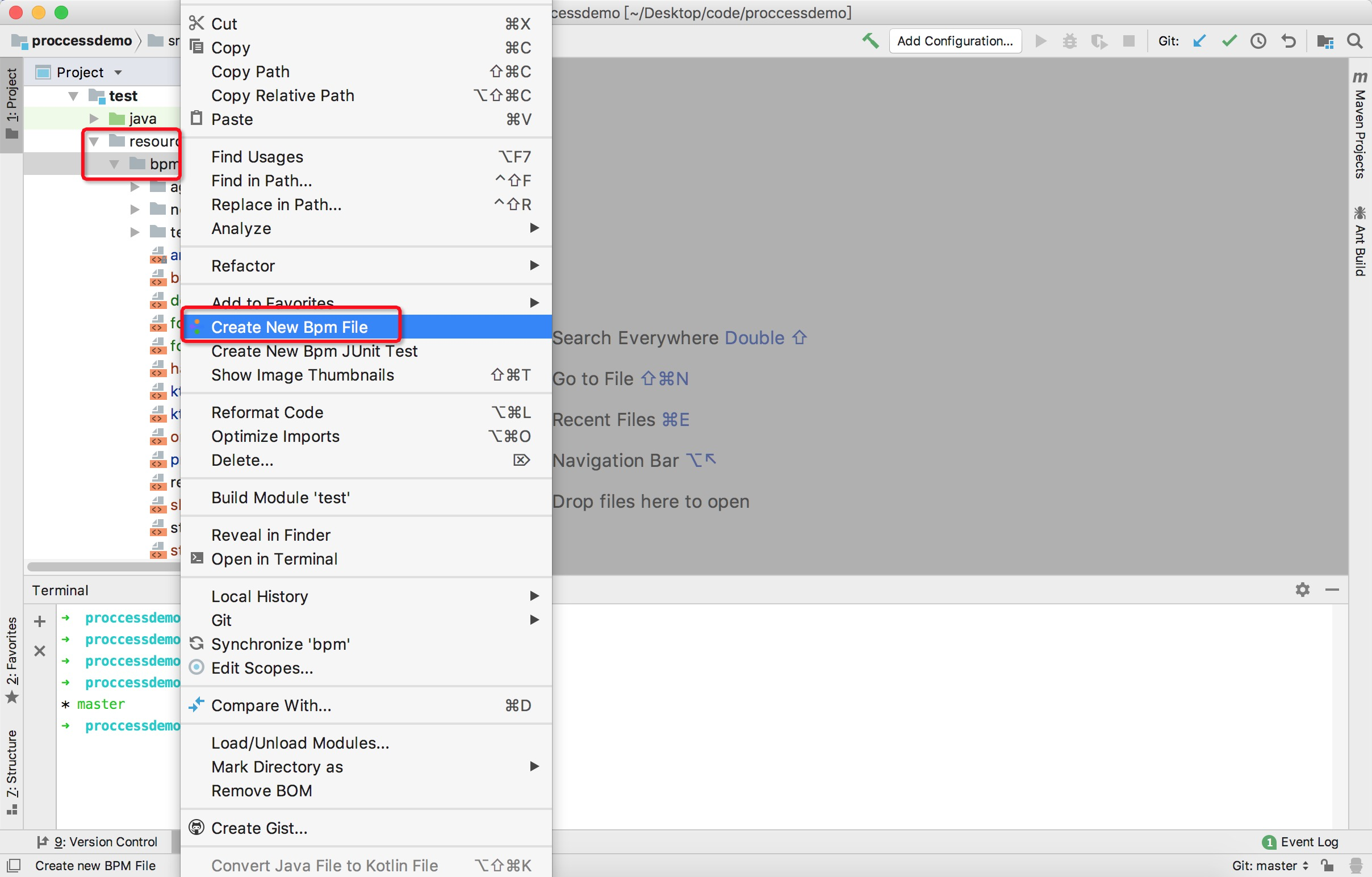

  • 可在resources目录下创建，选中resources目录右键点击【Create New Bpm
    File】。例如我这边创建在resources的bpm目录下。

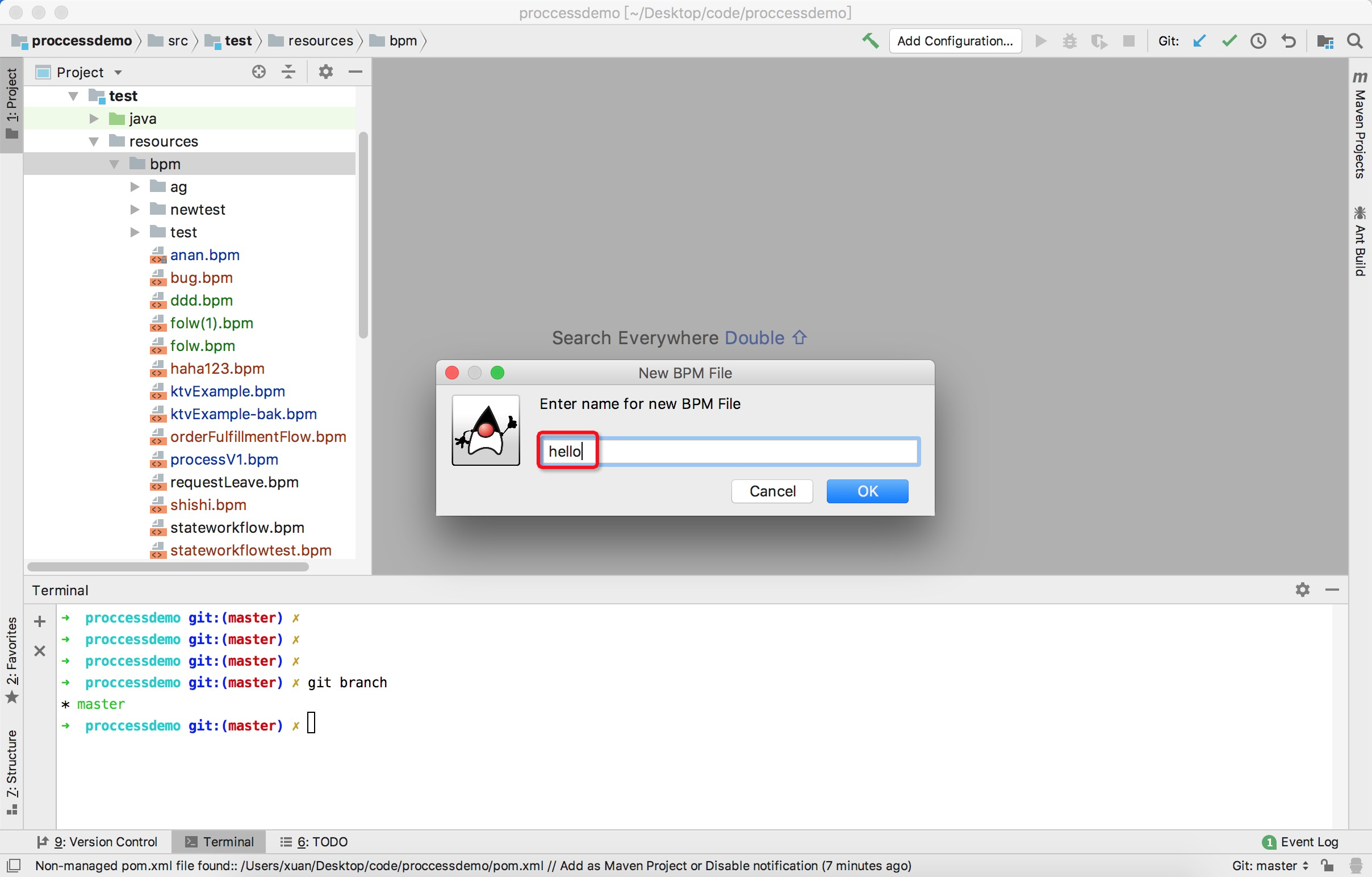

  • 输入文件名，例如：我这里的hello

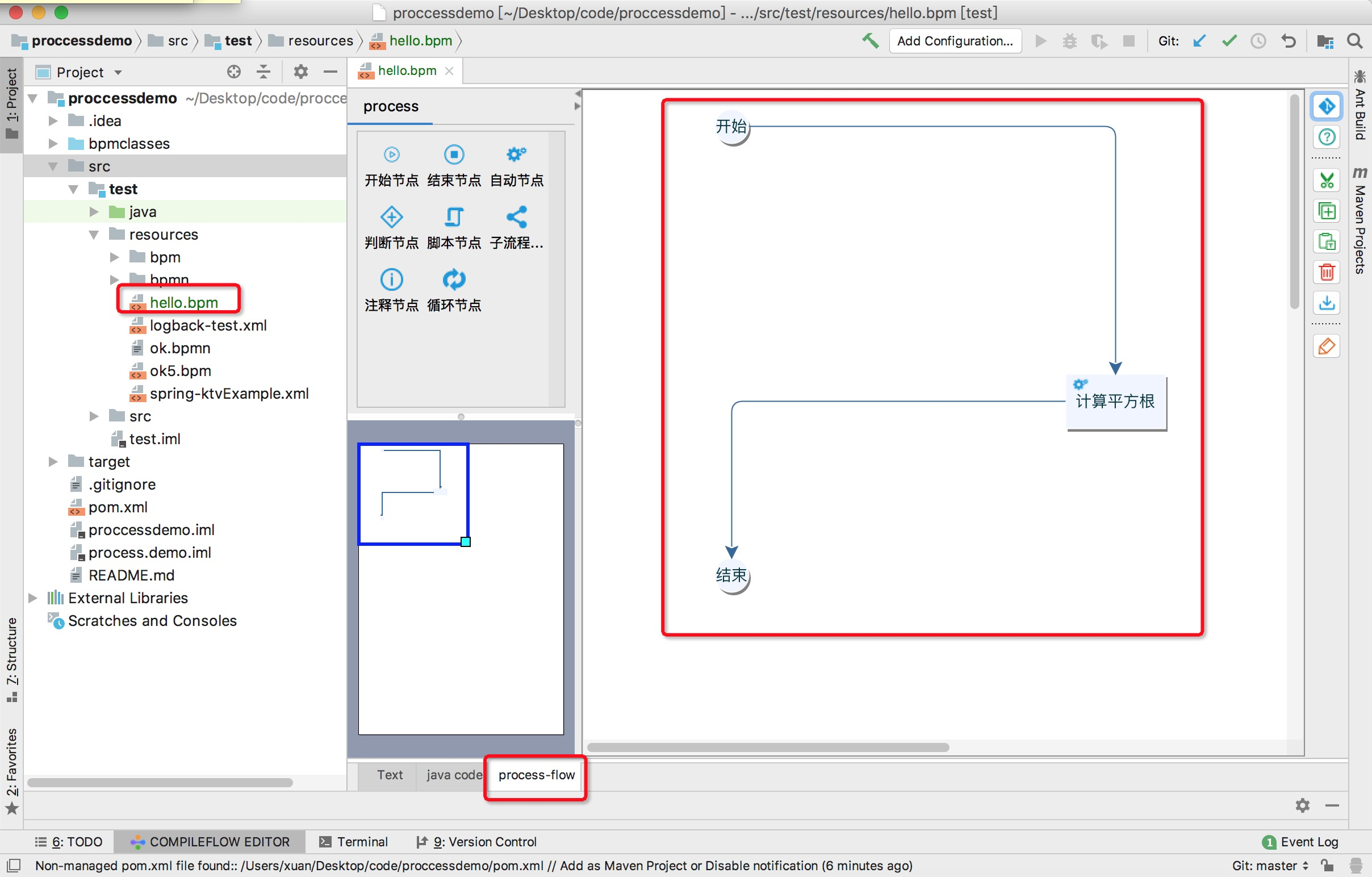

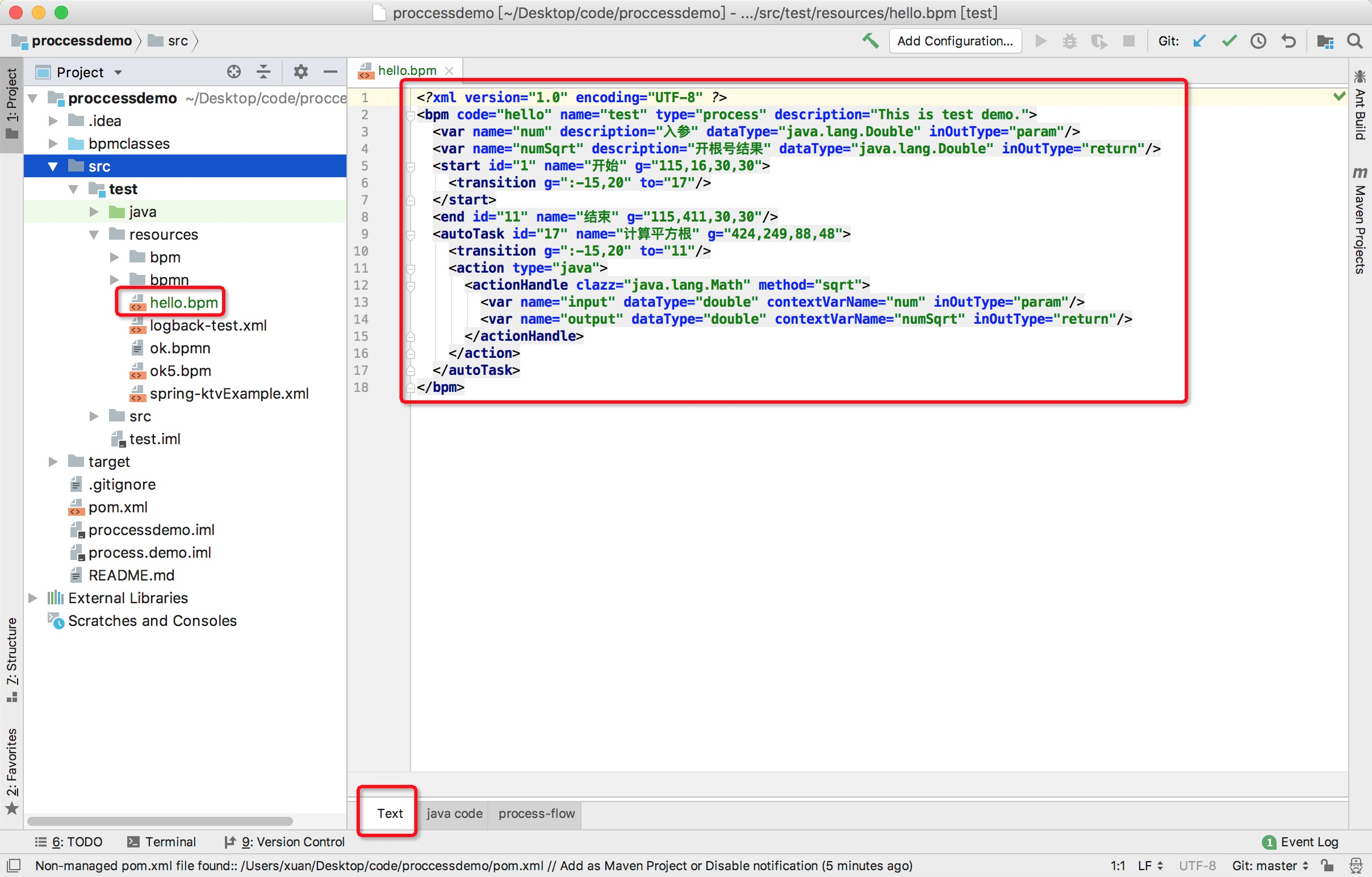

  • 插件默认会生成了hello.bpm文件，是一个简单的开平方根demo流程，如下图

可视化编辑

  • 你可以选择下方【process-flow】进行可视化编辑，从左侧拖入节点到画布，或者选中节点拖动。

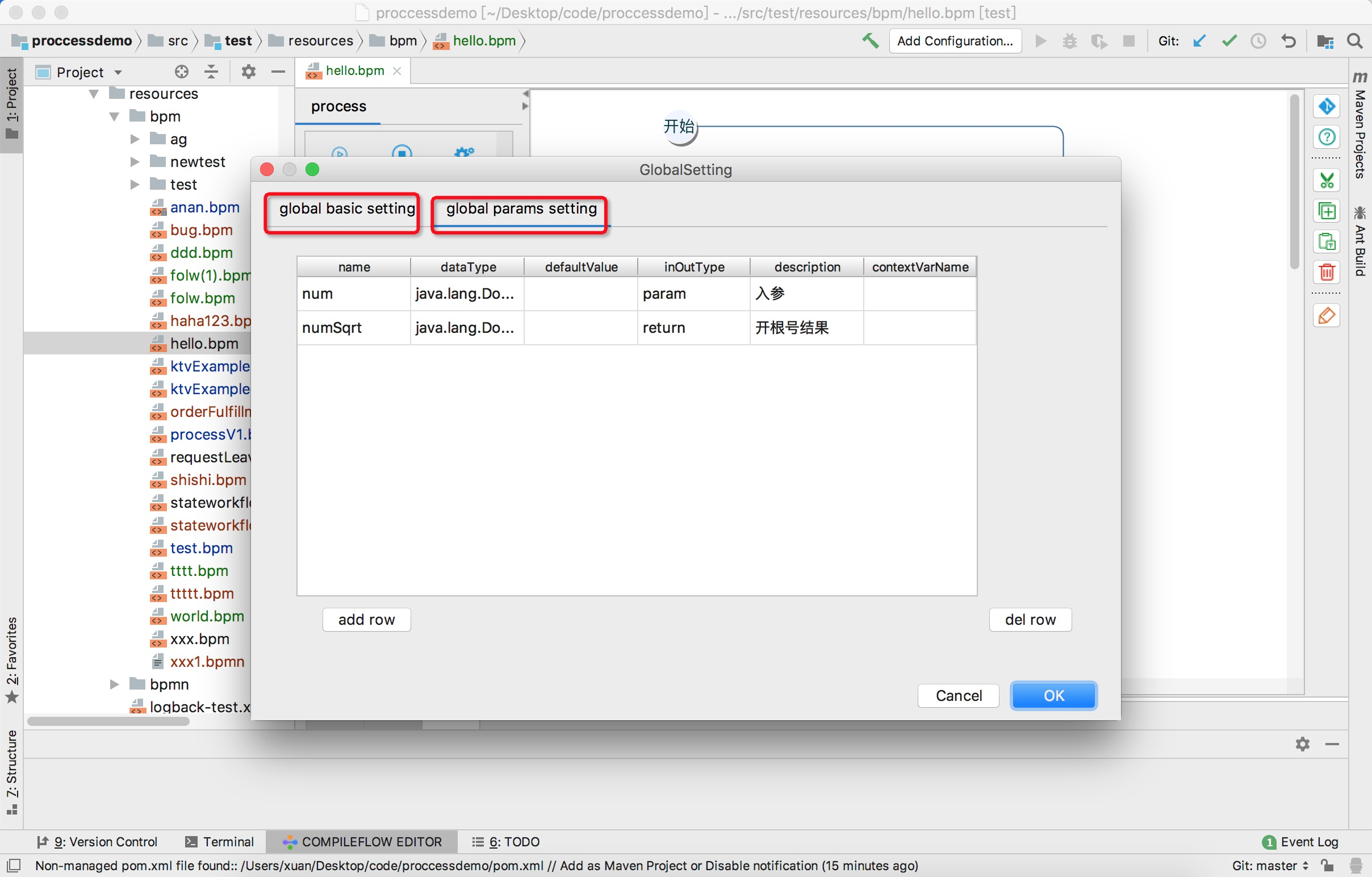

  • 双击空白处可编辑全局参数

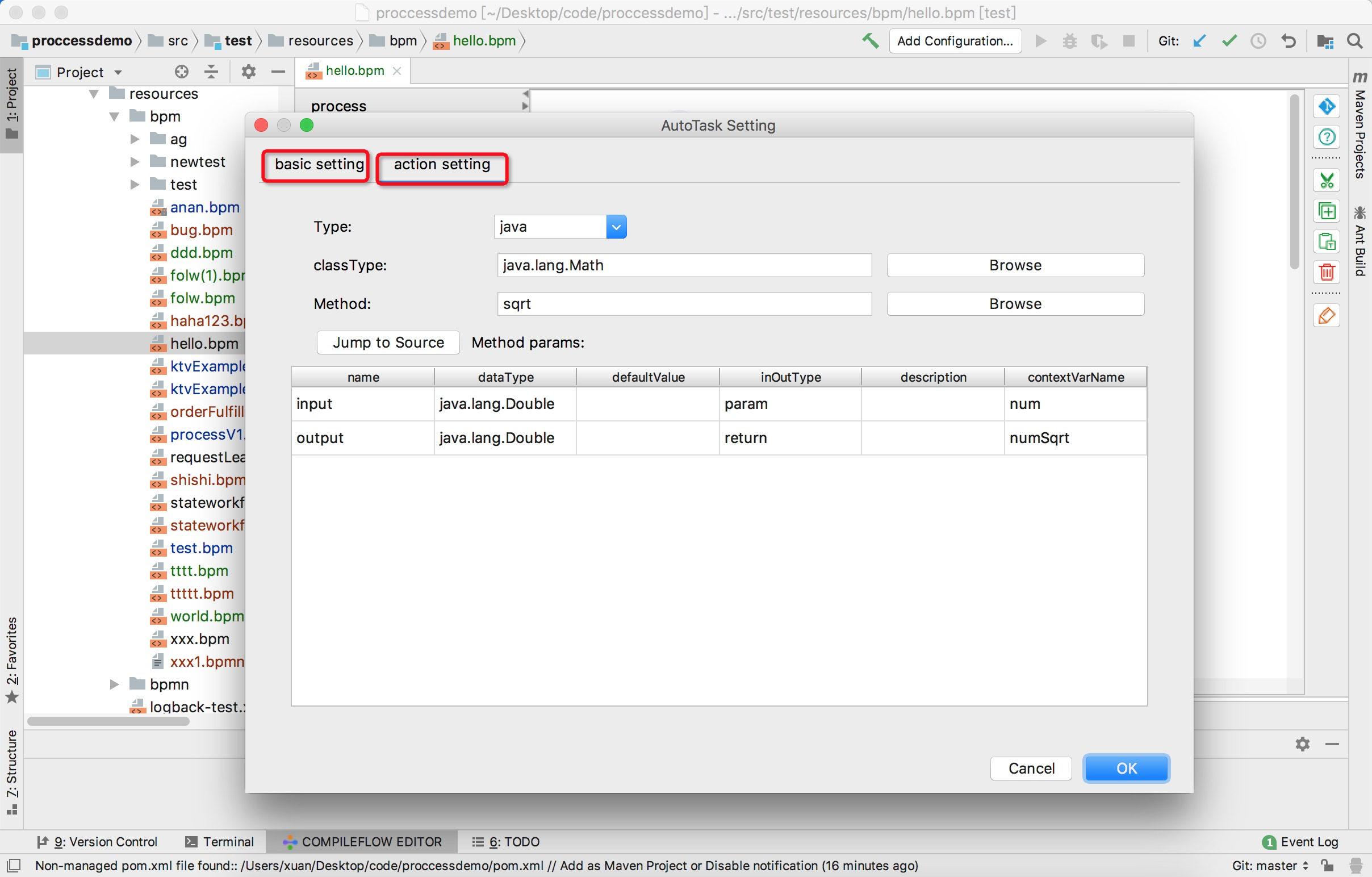

  • 双击节点可以编辑节点参数（拖拽可调整节点位置）

Java代码预览

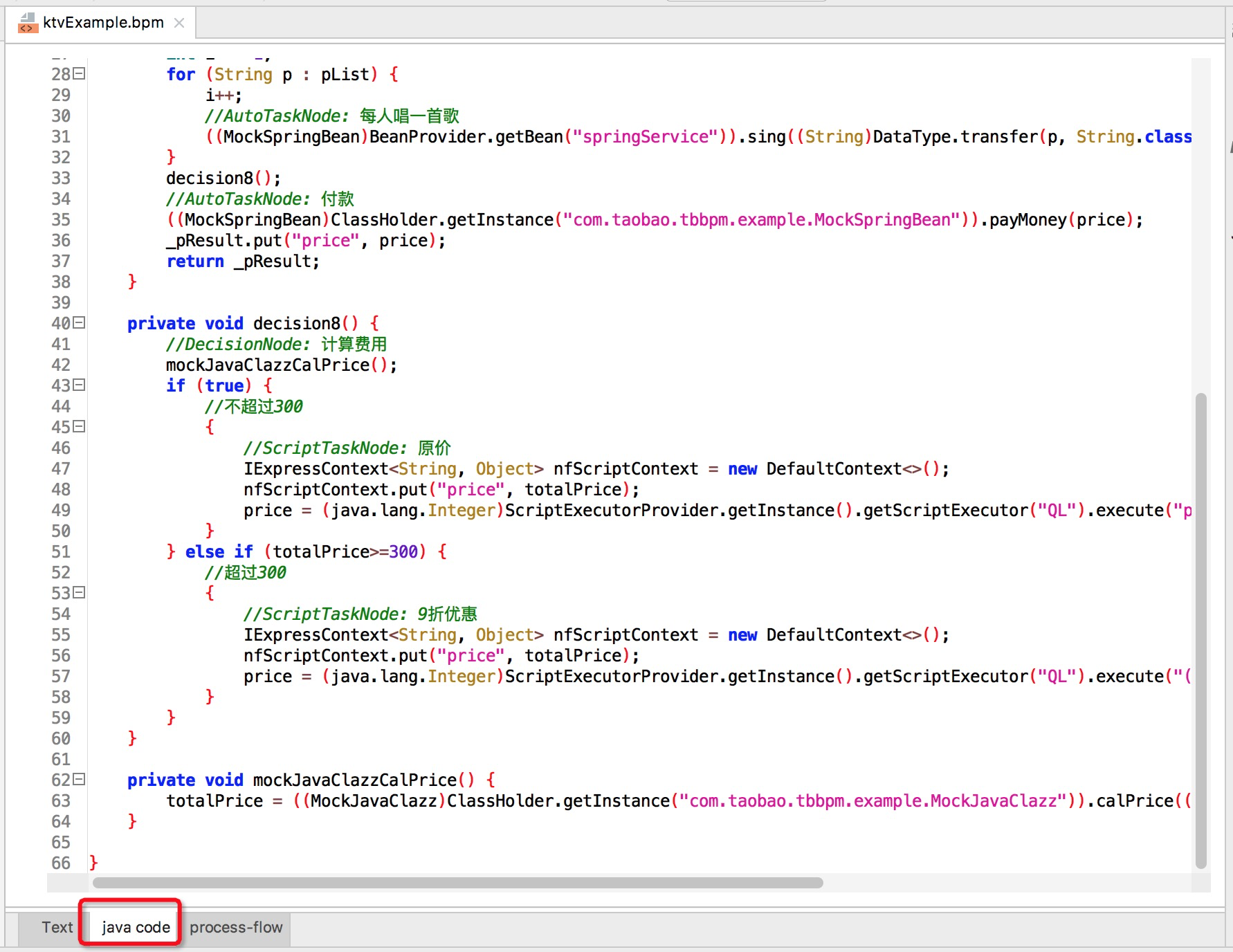

  • 可以选择下方【java code】进行Java代码预览。

创建测试代码

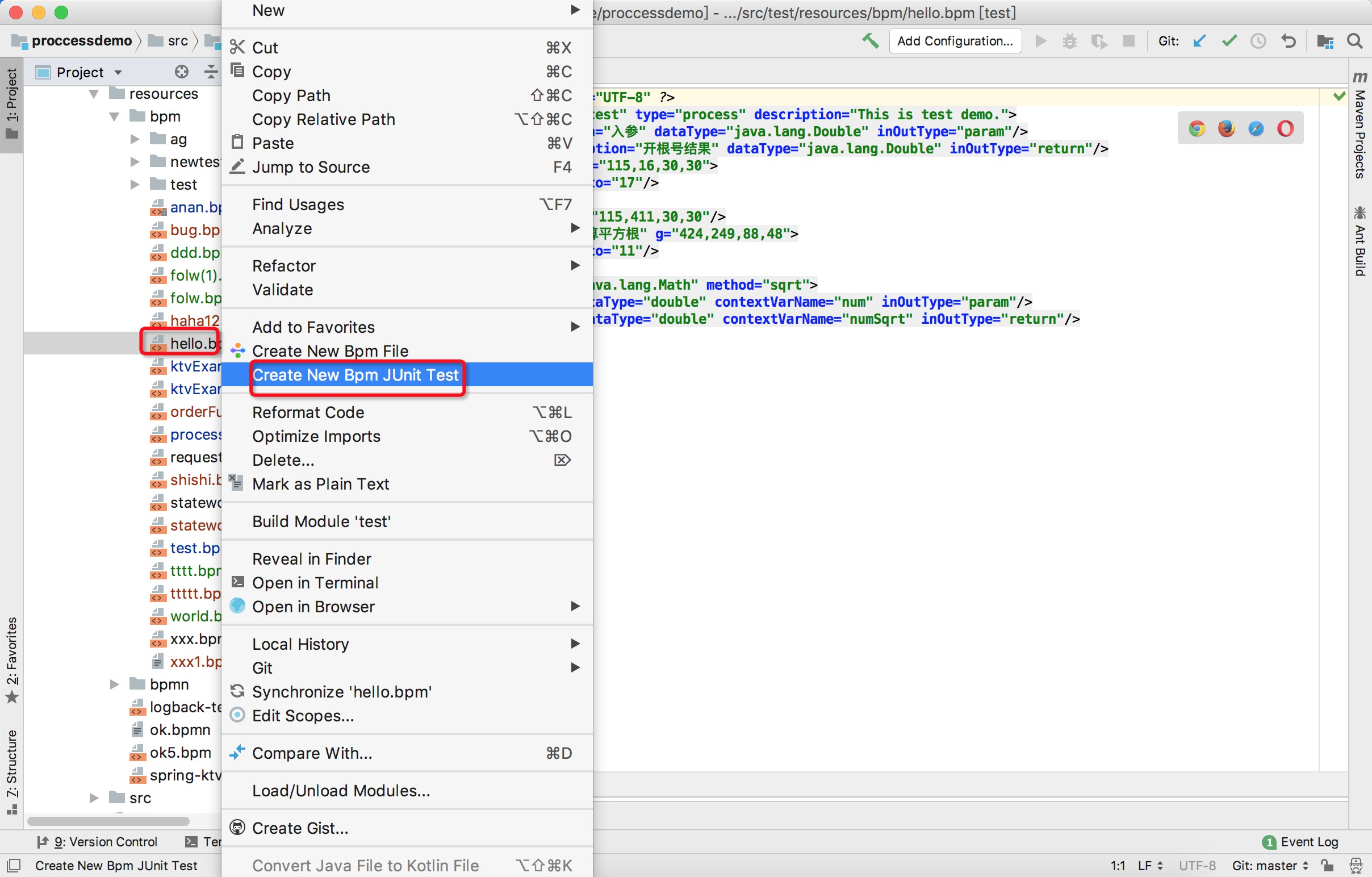

  • 选中文件右键，点击【Create New Bpm JUnit Test】可自动生成测试类

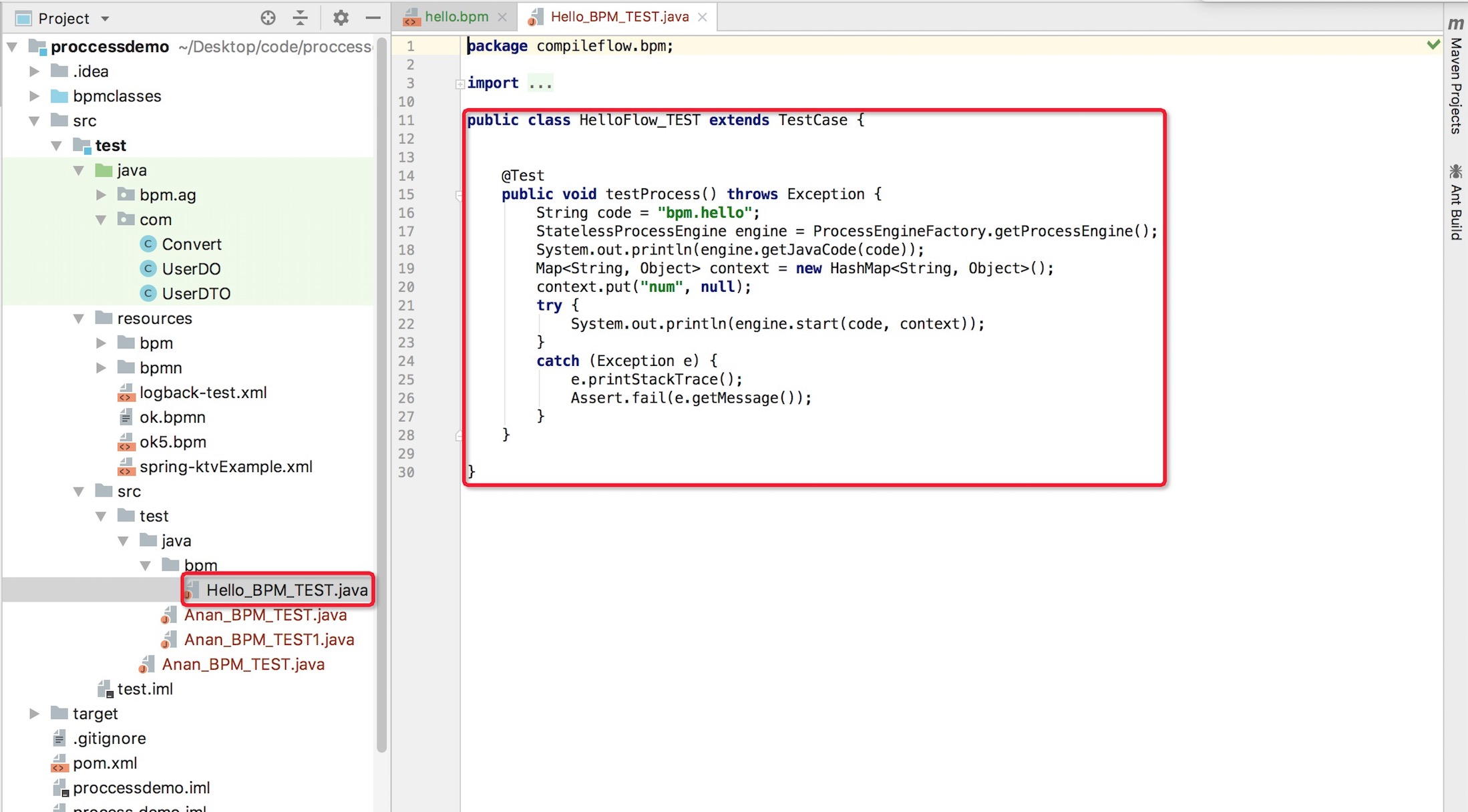

  • 到指定路径查看生成的测试类（修改入参数运行整个demo就完成了）
