screw (螺丝钉) 数据库表结构文档生成工具

　　数据库文档也是交付的重要内容，本文的工具可以帮助大家快速生成相应文档，并支持多种数据库
　　在企业级开发中、我们经常会有编写数据库表结构文档的时间付出，关于数据库表结构文档状态：要么没有、要么有、但都是手写、后期运维开发，需要手动进行维护到文档中，很是繁琐、如果忘记一次维护、就会给以后工作造成很多困扰、无形中制造了很多坑留给自己和后人。

screw 特点

简洁、轻量、设计良好。不需要 powerdesigner 这种重量的建模工具多数据库支持。
支持市面常见的数据库类型MySQL、Oracle、SqlServer
多种格式文档。支持 MD、HTML、WORD 格式
灵活扩展。支持用户自定义模板和展示样式

数据库支持

MySQL
MariaDB
TIDB
Oracle
SqlServer
PostgreSQL
Cache DB

文档生成支持

html
word
markdwon

文档截图

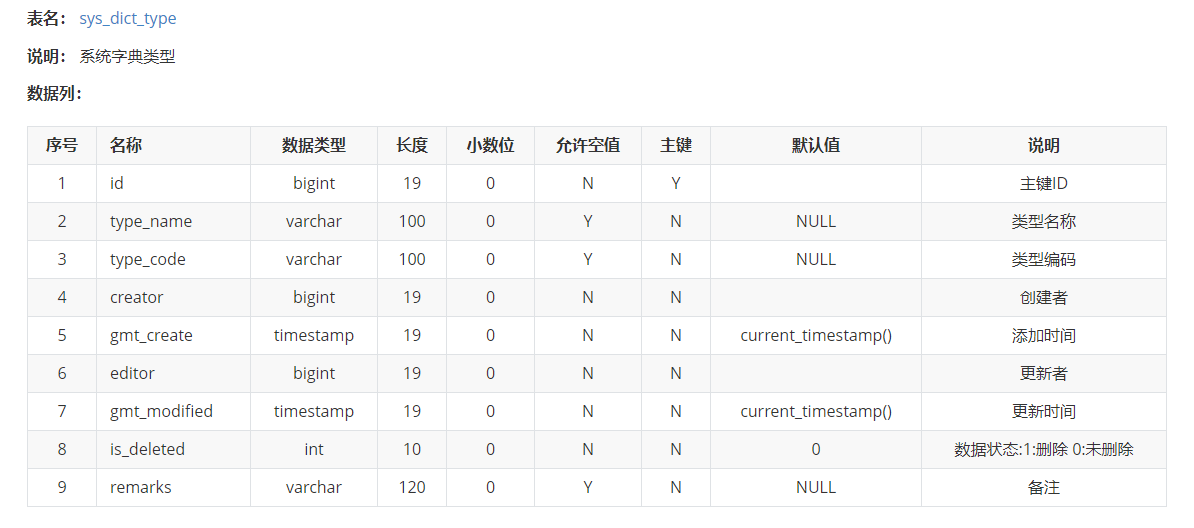

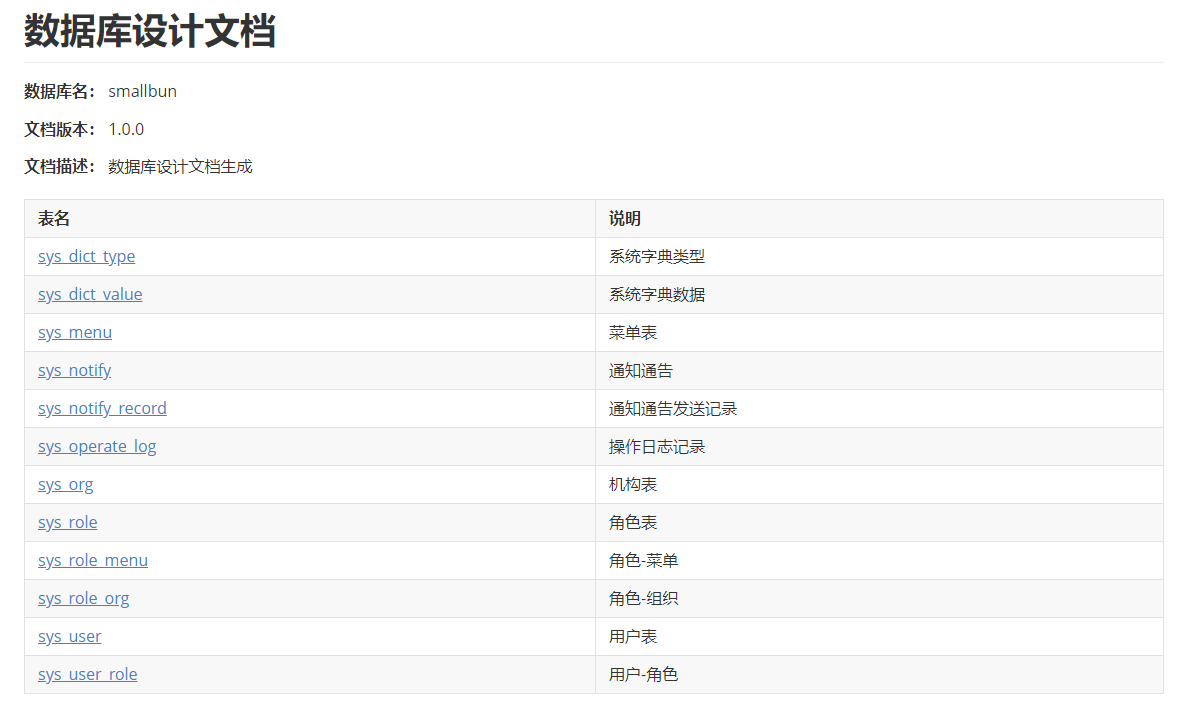

html

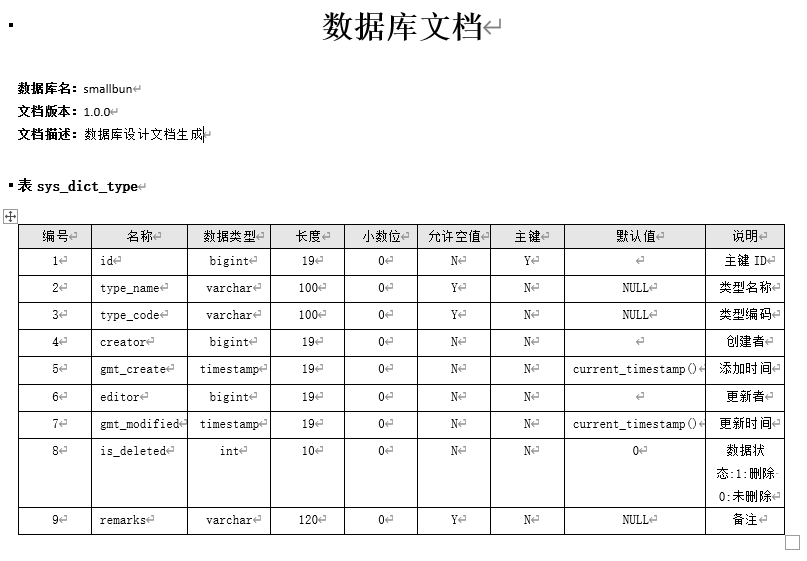

word

markdwon

SpringBoot整合screw生成数据库文档

代码生成（推荐）

依赖

<!--freemarker模版-->
<dependency>
    <groupId>org.freemarker</groupId>
    <artifactId>freemarker</artifactId>
    <version>2.3.30</version>
</dependency>

<!--screw依赖-->
<dependency>
    <groupId>cn.smallbun.screw</groupId>
    <artifactId>screw-core</artifactId>
    <version>1.0.2</version>
</dependency>

测试类代码

@SpringBootTest
public class ScrewApplicationTests {

    @Test
    public void contextLoads() {
        //数据源：HikariCP 线程池, SpringBoot 2.0开始内置了HikariCP，2.0之前的版本需要引入依赖
        HikariConfig hikariConfig = new HikariConfig();
        // com.mysql.jdbc.Driver MySQL5驱动；com.mysql.cj.jdbc.Driver MySQL6之后的驱动
        hikariConfig.setDriverClassName("com.mysql.jdbc.Driver");
        hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/数据库名");
        hikariConfig.setUsername("数据库帐号");
        hikariConfig.setPassword("数据可密码");
        //设置可以获取tables remarks信息
        hikariConfig.addDataSourceProperty("useInformationSchema", "true");
        hikariConfig.setMinimumIdle(2);
        hikariConfig.setMaximumPoolSize(5);
        DataSource dataSource = new HikariDataSource(hikariConfig);

        // 1、生成文件配置
        EngineConfig engineConfig = EngineConfig.builder()
                //生成文件路径(改成自己的生成路径)
                .fileOutputDir("/Users/用户/Desktop")
                //生成后是否立即打开目录
                .openOutputDir(true)
                //文件类型 有HTML、WORD、MD三种枚举选择
                .fileType(EngineFileType.WORD)
                //生成模板实现
                .produceType(EngineTemplateType.freemarker).build();

        // 忽略表名（可选）
        List<String> ignoreTableName = Arrays.asList("aa", "test_group");
        // 忽略表前缀（可选）
        List<String> ignorePrefix = Collections.singletonList("czb_");
        // 忽略表后缀（可选）
        List<String> ignoreSuffix = Arrays.asList("_test", "_test1");

        // 2、配置想要忽略的表（可选）
        ProcessConfig processConfig = ProcessConfig.builder()
                .ignoreTableName(ignoreTableName)
                .ignoreTablePrefix(ignorePrefix)
                .ignoreTableSuffix(ignoreSuffix)
                .build();

        // 3、生成文档配置（包含以下自定义版本号、标题、描述（数据库名 + 描述 = 文件名）等配置连接）
        Configuration config = Configuration.builder()
                .version("1.0.0")
                .title("数据库文档")
                .description("数据库设计文档生成")
                .dataSource(dataSource)
                .engineConfig(engineConfig)
                .produceConfig(processConfig).build();

        // 4、执行生成
        new DocumentationExecute(config).execute();
    }
}

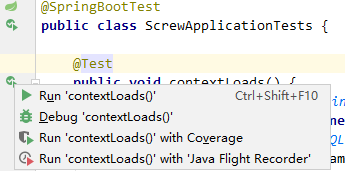

启动run，运行测试类或contextLoads方法即可

Maven 插件生成

在pom.xml文件中加入如下配置

<build>
    <plugins>
        <plugin>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-maven-plugin</artifactId>
            <version>1.0.2</version>
            <dependencies>
                <!-- HikariCP -->
                <dependency>
                    <groupId>com.zaxxer</groupId>
                    <artifactId>HikariCP</artifactId>
                    <version>3.4.5</version>
                </dependency>
                <!--mysql driver-->
                <dependency>
                    <groupId>mysql</groupId>
                    <artifactId>mysql-connector-java</artifactId>
                    <version>5.1.48</version>
                </dependency>
            </dependencies>
            <configuration>
                <!--username-->
                <username>数据库帐号</username>
                <!--password-->
                <password>数据库密码</password>
                <!--driver  com.mysql.jdbc.Driver MySQL5驱动；com.mysql.cj.jdbc.Driver MySQL6之后的驱动-->
                <driverClassName>com.mysql.jdbc.Driver</driverClassName>
                <!--jdbc url-->
                <jdbcUrl>jdbc:mysql://127.0.0.1:3306/数据库名</jdbcUrl>
                <!--生成文件类型 HTML、WORD、MD三种选择-->
                <fileType>HTML</fileType>
                <!--文件输出目录-->
                <fileOutputDir>E:</fileOutputDir>
                <!--打开文件输出目录-->
                <openOutputDir>true</openOutputDir>
                <!--生成模板-->
                <produceType>freemarker</produceType>
                <!--描述-->
                <description>数据库文档生成</description>
                <!--版本-->
                <version>1.0.0</version>
                <!--标题-->
                <title>数据库文档</title>
            </configuration>
            <executions>
                <execution>
                    <phase>compile</phase>
                    <goals>
                        <goal>run</goal>
                    </goals>
                </execution>
            </executions>
        </plugin>
    </plugins>
</build>
